样品叠加视图实现了对海量级分析化学数据的高效可视化渲染，并提供丰富的交互式显示功能（图3-18）。此外，在样品分组文件夹、保留时间校正，对照品回归方程，以及数据汇总等界面中也引用了叠加视图中的图谱显示窗口。
叠加图谱窗口可由图谱数据处理样品叠加图谱，或分析菜单样品叠加图谱访问，其具有以下操作和设置：
在图谱坐标框内按下鼠标左键并拖动矩形，松开鼠标左键，则放大至指定区域；该操作可重复进行，直至达到最大放大比例；
在图谱坐标框内单击鼠标右键，则清除放大效果并恢复至原始比例显示；
鼠标在图谱坐标框内悬停达到设定时间，则显示当前位置的坐标值提示信息；
在图谱放大状态下单击鼠标滚轮键，则可跟踪显示图谱，再次单击退出跟踪;
在图谱放大状态下拖动对应的滚动条，可平滑移动并察看图谱；
按下工具栏按钮□11、□12和□13，可打开如图3-18中所示的下拉对话框，从而可对叠加图中各个样品轮廓曲线的X、Y轴平移位置和高度比例进行快速调节。可通过鼠标拖动滑块、鼠标单击、鼠标滚轮以及键盘上下键调节数值，或者在属性编辑栏中输入数值进行更精确的位置调整。
通过工具栏按钮□2或查看菜单图谱显示，可选择图谱的显示方式，详见2.11 软件可视化设置；
在叠加图中的某个样品的轮廓曲线旁单击鼠标左键，则以动态虚线（蚂蚁线）的形式突出显示对应的图谱，并在列表栏中同步选中该样品。再次单击则取消选择。
叠加视图界面中的属性编辑栏包含以下设置内容：
| 项目名称 | 说明 | 选项 |
|---|---|---|
| 可视化 | 设置图谱的各类可视化参数 | |
| 曲线颜色 | 选择图谱数据点曲线颜色。 注：除了单色、分类色及锁定颜色选项外，图谱颜色将自动根据当前设置动态更新 |
单色、分类色、渐变色、光谱色、随机颜色、锁定当前颜色 |
| 单色 | 设置单色渲染的颜色 | |
| 渐变色 | 设置叠加图谱的渐变颜色 | |
| 填充方式 | 选择叠加图中轮廓曲线的填充和渲染方式 | 透明、白色背景、同色背景、深色线条、深色背景、浅色背景 |
| 填充透明度 | 设置颜色填充时的透明度，0-1（透明到不透明）可选。 | 取值范围：0～1 |
| 填充区域 | 设定色彩填充区域为全谱还是仅基线以上部分。后者主要针对存在负峰时的情况。 | 全谱、基线以上部分 |
| 绘图质量 | 选择绘图分辨率以速度优先还是质量优先 | 速度优先、质量优先 |
| 叠加图平移 | 设置叠加图中每个图谱在XY轴的偏移量 | |
| X轴平移（%） | 设置叠加图中每个图谱在X轴的偏移量 | 取值范围：-5～5 |
| Y轴平移（%） | 设置叠加图中每个图谱在Y轴的偏移量 | 取值范围：0～50 |
| 高度调节（%） | 设置叠加图中每个图谱的高度比例 | 取值范围：50～100 |
| 图谱显示 | 设置需要显示的图谱类型 | 默认、全部显示、全部隐藏、仅代表性样品、仅化学对照品、仅指定分组内样品 |
| 色谱峰漂移校正 | 采用自动及手动的方式对图谱间的色谱峰漂移进行全面校正。 | 注：该属性组仅出现在保留时间校正界面中。 |
| 峰匹配阈值（Min） | 设置峰匹配阈值(ΔtR)，该值±Δ范围内的最近色谱峰将被视为同一个化合物。用于校正色谱峰漂移及化学对照品归属。 | 取值范围：0.05～5 |
设置图谱的显示与隐藏状态有4种快捷方式：
在属性编辑栏的图谱显示列表中选择待显示或隐藏的样品类别；
在列表栏中单击对应样品列表项的显示选择框；
右键单击树形列表的分类文件夹，在弹出菜单中选择隐藏或显示所有样本；
右键单击树形列表的样品标签，在弹出菜单中勾选显示该样本选项；
在视图下方的列表栏，依次显示以下内容：
| 列表项 | 说明 |
|---|---|
| 显示 | 是否显示该样品的图谱 |
| 编号 | 样品的唯一编号 |
| 分类 | 样品的分组归属 |
| 样品名称 | 样品的唯一名称 |
| 类型 | 样品的类型 |
| 共有峰 | 依次显示该样品图谱中对应共有峰的数值 |
选中某个样品的列表项，则在叠加窗口以动态蚂蚁线的形式突出显示对应的图谱；
单击列表栏的“显示”列，则动态显示/隐藏所选样品图谱；
右键单击列表项，可在弹出菜单中选择修改对应样品图谱在叠加图中的颜色；
双击列表项，则界面切换至对应的样品视图；

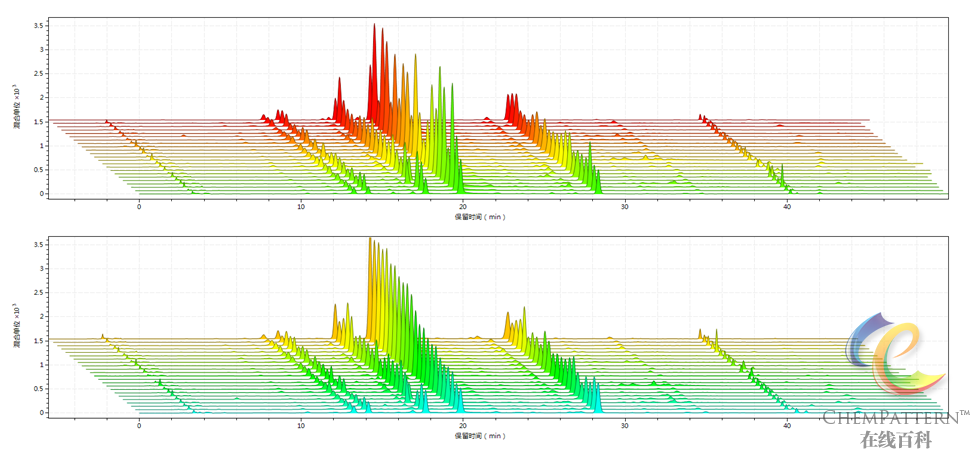

单击列表栏中某一共有峰的表头，则叠加图谱和列表栏均按照当前色谱峰值的大小动态排序（图3-19）；
